焊接位置代号

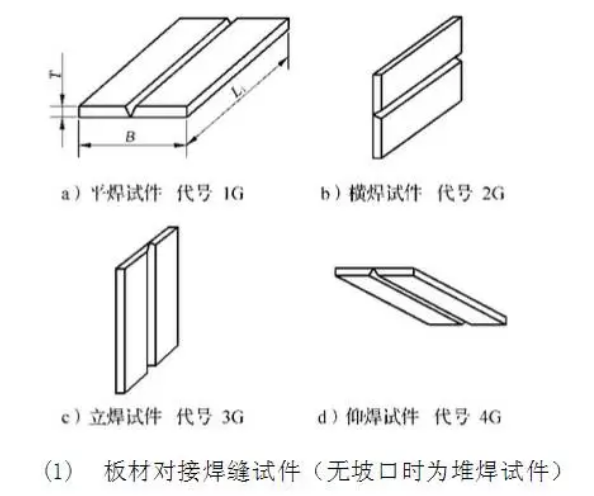

1.板材对接焊缝：

（1）平焊，代号1G；（2）横焊，代号2G；（3）立焊，代号3G；（4）仰焊，代号4G。

2.管材对接焊缝：

（1）水平转动，代号1G；（2）垂直固定，代号2；（3）水平固定，代号5G、5GX；（4）45度固定，代号6G、6GX。

3.管板角接头焊缝：

（1）水平转动，代号2FRC；（2）垂直固定平焊，代号2FG；（3）垂直固定仰焊，代号4FG；（4）水平固定，代号5FG；（5）45度固定，代号6FG。

4.螺柱焊：

（1）平焊，代号1S；（2）横焊，代号2S；（3）仰焊，代号4S。  按照AWS，有平焊F，横焊H，立焊V，仰焊OH。

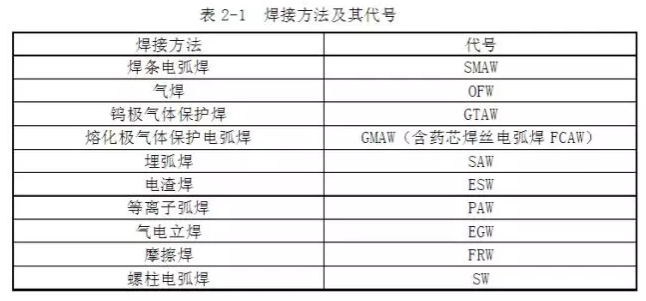

焊接方法及其代号

每种焊接方法都可能表现为手工焊、机动焊、自动焊等操作方式，其代号见表2-1。

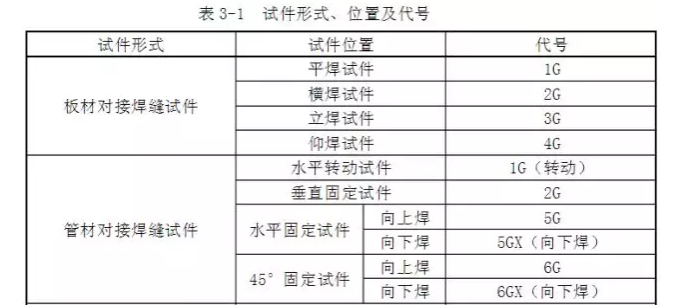

试件形式、位置及其代号

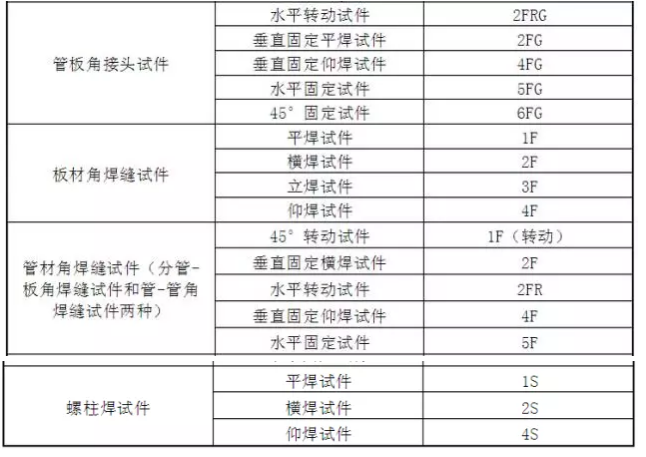

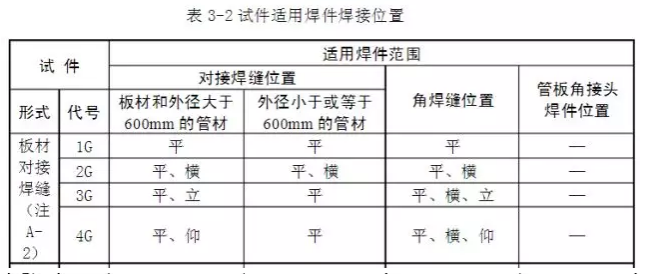

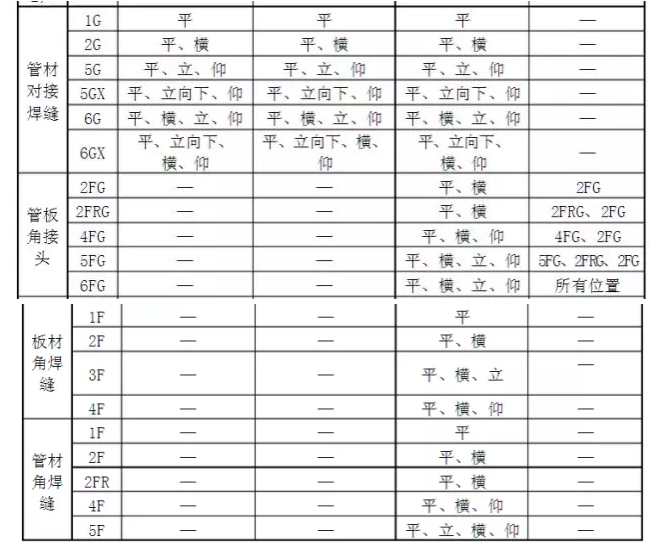

试件形式、位置及其代号见下表。试件位置基本决定了焊接位置。

带衬垫和不带衬垫试件

板材对接焊缝试件、管材对接焊缝试件和管板角接头试件，都分为带衬垫和不带衬垫两种。试件和焊件的双面焊、角焊缝，焊件不要求焊透的对接焊缝和管板角接头，均视为带衬垫。单面焊打底时，若采用惰性气体保护焊，不能认为是带衬。
